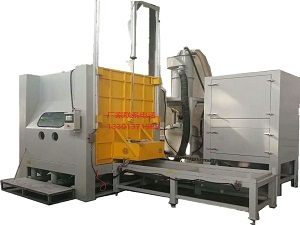

GY-2020型压入式干喷砂机
航天材料多为钛合金铸造件，其产品尺寸大，喷砂要求高，为此设计的喷砂机要求完全符合航天行业相应的标准
供货范围
序号 | 名称 | 规格型号 | 数量 | 备注 |
1 | 喷砂舱 | GY2020 | 1台 | 钢板焊接制成，内外表面烤漆 |
2 | 除尘器 | 滤筒式 | 2台 | 钢板焊接制成，外表面烤漆 |
3 | 旋风分离器 | 除尘型 | 1台 | 钢板焊接制成，外表面烤漆 |
4 | 旋风分离器 | 吸砂型 | 1台 | 钢板焊接制成，外表面烤漆 |
5 | 吸砂管 | 软管 | 1 | 负压耐磨管 |
6 | 吸尘管 | 软管 | 3 | 负压耐磨管 |
7 | 移动工作台 | HZ1500 | 1套 | 上铺设橡胶板 |
8 | 外导轨支架 | 框架式 | 1套 | 钢板焊接制成，外表面烤漆 |
9 | 喷砂系统 | 0.3m3 | 1套 | 配备1把手动喷枪、手动吹尘气枪 |
10 | 控制系统 | PLC控制屏 | 1套 | |
11 | 喷砂管 | 25.4mm | 1根 | |
12 | 喷咀 | 碳化硼 | 1支 | |
13 | 喷咀加长干 | 钢管 | 2根 |
外购件明细
序号 | 名称 | 品牌规格 | 数量 | |
1 | PLC触摸屏 | 台达 | 1个 | |
2 | PLC控制器 | 台达 | 1个 | |
3 | 除尘风机 | 4KW | 1台 | |
4 | 吸砂风机 | 4KW | 1台 | |
5 | 脉冲控制仪 | SBFEC | 2台 | |
6 | 滤筒 | 覆膜 | 8个 | |
7 | 变频电机 | 万鑫 | 2台 | |
8 | 照明 | 飞利浦 | 2套 | |
9 | 电器件 | 正泰 | 1套 | |
10 | 压力罐 | 骑士 | 1台 |
技术指标
1、设备型号：GY-2020型
2、主要技术参数及要求
1）清理等级达到Sa2.5-3级，清理能力达到10-15M2/H每单支。
2）适用于最大外轮廓尺寸Φ700×1600mm钛合金铸件的全表面吹砂，匹配两根加长杆。
3）适用于30-70目的石英砂及棕刚玉的喷砂工作。
4）工作台具有自动旋转、自动进出及点动功能，直径1500mm，转速0.5-10r.p.n可调整，承重不小于1000KG，工作台与大门一体化。
5）配备2套飞利浦节能灯，室内照度达到400LUX.
6)配备工作台的旋转点动、喷枪开关的脚踏开关。
7）配备1把手动喷枪，碳化硼喷咀直径Φ7mm
8)具有脉冲反吹清灰功能。
9）具有一级旋风二级滤筒的过滤功能，除尘效率99.99%，除尘排放量小于60mg/m3
