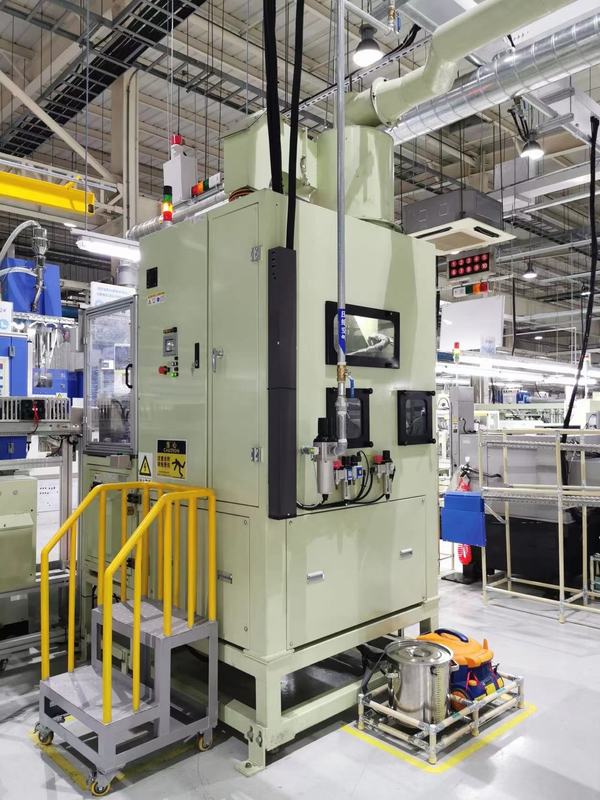

硬质合金刀具喷砂机,数控刀具自动喷砂机

硬质合金刀具喷砂机 刀具钝化喷砂机的详细描述:
硬质合金数控刀具刀片涂层前处理钝化喷砂机
专业应用于硬质合金刀具刀片涂层前钝化喷砂及光饰,如株钻、江硬、成都邦普、自贡硬质合金、宇邦、弧光、巴尔查斯等均已采用我司设备。
数控刀片刃口钝化技术是一个还不被人们普遍重视,而又是十分重要的问题。它所以重要就在于:经钝化后的刀具能有效提高刃口强度、提高刀具寿命和切削过程的稳定性。影响刀具切削性能和刀具寿命的主要因素,除了刀具材料、刀具几何参数、刀具结构、切削用量优化等,通过大量的刀具刃口钝化实践体会到:有一个好的刃口型式和刃口钝化质量也是刀具能否多快好省进行切削加工的前提。
 1、为什么要进行刃口钝化处理

  1)经普通砂轮或金刚石砂轮刃磨后的刀具刃口,确实存在程度不同的微观缺口(即微小崩刃与锯口)。前者可用肉眼和普通放大镜观察到,后者用100倍(带0.010mm刻线)显微镜能够观察到,其微观缺口一般在0.01—0.05mm,严重者高达0.1mm以上。在切削过程中刀具刃口微观缺口极易扩展,加快刀具磨损和损坏。
  2)现代高速切削加工和自动化机床对刀具性能和稳定性提出了更高的要求,特别是CVD涂层(CVD是Chemical Vapor Deposition的简称,是指高温下的气相反应,例如,金属卤化物、有机金属、碳氢化合物等的热分解,氢还原或使它的混合气体在高温下发生化学反应以析出金属、氧化物、碳化物等无机材料的方法。这种技术最初是作为涂层的手段而开发的,但不只应用于耐热物质的涂层,而且应用于高纯度金属的精制、粉末合成、半导体薄膜等,是一个颇具特征的技术领域。)刀具或刀片在涂层前几乎毫无例外的对刀具刃口进行钝化处理,这是为了涂层工艺的需要,才能保证涂层的牢固性和使用寿命。
  3)从国外引进数控机床和生产线所用刀具,其刃口已全部钝化处理。有众多的信息表明,刀具刃口钝化可有效延长刀具寿命200%或更多,大大降低刀具成本,给用户带来巨大的经济效益。
喷砂:  喷砂法是借助压缩空气使磨料强力冲刷工件表面,从而去除锈蚀、积碳、焊渣、氧化皮、残盐、旧漆层等表面缺陷。按磨料使用条件,喷砂分为干喷砂与湿喷砂两类。
  喷砂的工艺参数主要有枪距、倾角、装夹台旋转速度、移动速度、行程、往返次数、喷砂时间、喷砂气压。

我们已使用过的参数有枪距:30~70mm; 倾角 30~70C; 装夹台旋转速度 10~30;往返次数 3~9 次;喷砂气压:1.8~3.5BAR等。具体操作时,根据工件表面脏污程度,工件硬度,工件表面几何形状等因素,选取上下限。

        我们在干喷砂机中所选用的磨料为玻璃珠,适合喷一些硬度介中的材料,如油钢、模具等;

          在液体喷砂机中所选用的磨料为氧化铝,硬度较高,适合喷一些硬度高的材料,如硬质合金材料。对于工模涂层而言,喷砂所使用的磨料粒度也很重要。如果磨料粒度过大,则工件表面太粗糙;如果磨料粒度太小,又会降低冲击力度,甚至嵌在工件表面,清洗难以去除,从而使工件涂层附着力降低


数控刀具自动喷砂机参数说明如下:

数控刀具自动喷砂机学名干式多工位分度喷砂机

工作原理:

本机是以压缩空气为动力,以干燥磨料为介质,对阳极筒表面进行清理加工,以达到生产工艺要求的新型专用设备。

通过对磨料的适当选择,可以改变工件表面粗糙度。

本机适当改变工装、调整工装位置也适用于规则的直径小于Φ 80的回转体表面的喷砂加工。

自动喷砂机特点

    1)配备了高效除尘机组,工作舱为负压工作状态,粉尘不外泄,极大地改善了粉尘对环境的污染和对工人健康的危害。

    2)工作方法灵活,工艺参数可变,能适应不同材质和不同精度零件的加工要求。

    3)经喷砂后的零件表面硬化,能提高零件的耐磨性和疲劳强度。

    4)磨料循环使用,消耗量小。

5)主要零部件使用寿命长,且便于维修。

6)旋转工作台上配有24个工位,有9个工位在喷砂区和清理区同时旋转,其余工位不旋转。旋转工作台采用分度机构,操作安全、简单、方便。

外形结构图

外形结构图(图1),见附图。


  主要技术数据

电气设备

    1) 电源:AC380V、50Hz。

    2) 除尘机组功率:2.2KW。

    3) 照明装置:AC220V、50Hz、60W。

    4) 控制电路电压:AC220V、DC24V。

工作台传动电机功率:0.75KW、1400rpm。

工位传动电机功率:0.75KW、1400rpm。

喷枪摆动电机功率:0.4KW、1400rpm。

总功率:约4.5KW。

磨料:

    1)种类:推荐使用刚玉类磨料。

    2)粒度:60# ~ 120#。

    3)用量:30kg。

工作台:

最大直径:Φ800mm;工位分布直径:Φ720mm;

喷砂区、清理区有效旋转工位9个。

1.4.4   喷枪:

    1) 数量:4把GS001.4干式喷枪。

    2) 喷嘴直径:Φ7.5mm。

    3) 气嘴直径:Φ4mm。

    4) 单枪耗气量:约为1~1.5M3/min。

整机耗气量:约为8M3/min。

输气管接头尺寸:φ40mm(软管)或G11/2"(硬管)。

外廓尺寸:

    整机(L×W×H)       1900×1500×3000(mm)

    除尘机组             1160×1110×2050(mm)

1.4.8   工作条件:

    1) 电源:AC380V、50Hz。

2) 压缩空气源:气源压力0.5~0.6MPa、排量8M3/min[指标准状态(20℃、101.325kPa)的空气体积流量]



型号
GS
适用范围
数控刀具的自动批量喷砂
设备尺寸
4分度
额定电压
380V
额定功率
4KW
设备重量
400KG
防护等级
IP55
过滤面积
16-32
过滤精度
0.05微密
磨料种类
刚玉、玻璃珠,石英砂
磨料粒度
22-120#
操作方式
自动
