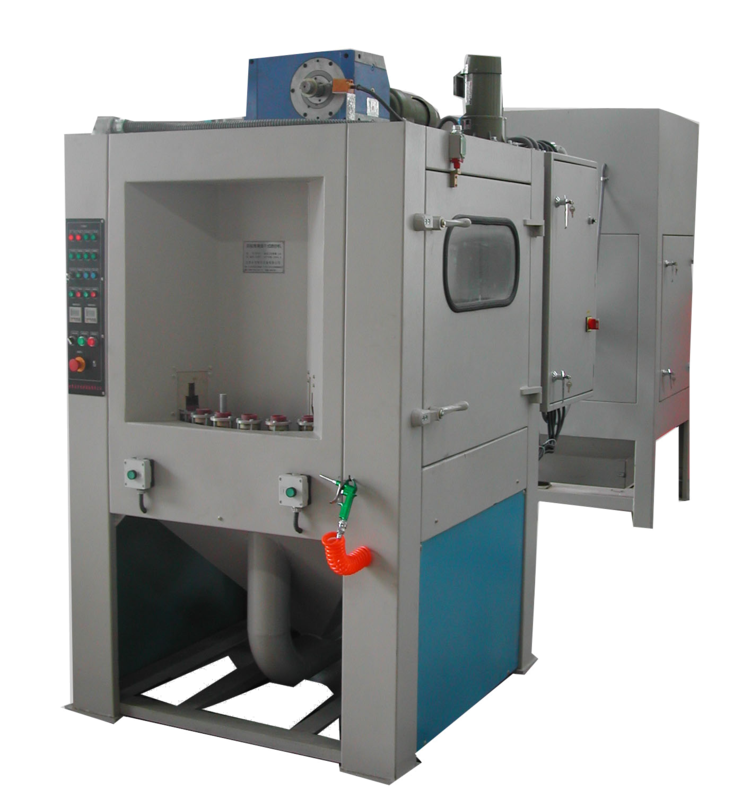

自动间歇转盘喷砂机,自动喷砂机



本产品是专门设计的(非标准型)自动间歇转盘式吸射式喷砂机。

具有加工效率高,操作简单,节约能耗,环保无污染,喷砂加工后的产品表面清洁、无粘附杂物等显着特点,特别是自动设备避免了手工喷砂效果不匀、存在色差、难以保证质量等问题。         本设备为密闭内循环舱式喷砂机,采用变频调速输送转盘,配置专业的旋风分离器,可实现磨料与粉尘的有效分离,保证产品加工的高质高效,同时最大限度节省磨料的消耗,独立的抽风除尘系统,能有效地清理室体散布的粉尘,防止粉尘污染。

       该机由主机喷砂系统、气力回收系统、旋风分离系统、除尘系统、空气压缩系统(用户自配)、电气系统等组成。配置8支吸入式式喷砂枪。8支喷枪分2组,每组4把,根据不同的工件,分别对工件端面和圆柱面进行喷砂。

       工作方式:生产过程中,工人将工件顺次放在大转盘上的工件槽中,大转盘在电机的驱动下不断间歇旋转(速度变频可调),当需要加工端面的工件随大转盘匀速进入喷砂加工区,工件运行到加工位置时(2个工件1组),4支喷枪针对一个工件进行喷砂。能保证被加工表面均匀一致,加工完毕,工件再随大转盘沿输出方向移出,另一组工件开始喷砂加工,最后工件通过密封隔离区。工件喷砂完毕后,移到取放工件区输出,由工人取下加工好的工件并放上未加工工件,如此形成循环工作状态。喷枪都是单独控制的,摆动方式喷枪呈圆弧摆动。

二.主要技术参数:

序号

项目名称

技术参数

单位

数量

备注

主机喷砂系统


1


1

E-1喷砂枪

通径φ8mm(碳化硼)

12

根据用户

需求待定

2

机   体

1200×1200×2000mm

1


3

大转盘

φ800×18 mm

1


4

集砂斗


1


5

小转盘

φ140×18 mm

4


分离系统


1


1

旋风式分离器

500×800 mm

2


2

集砂斗

φ770×500 mm

1


除尘系统


2


1

离心风机

功率5.5kw

1


2

除尘滤芯

φ325×600 mm

6


3

自动反吹装置


1


4

集尘斗车

450×450×350 mm

1


5

箱体

1000×1000×2750 mm

1


6

回风管

φ140/φ140mm

1


空气压缩系统

用户自备

1


电气系统

电气元件,控制箱1个

1



型号
多工位自动喷砂机
适用范围
齿轮等盘类回转体自动喷砂
设备尺寸
4到18工位
额定电压
380V
额定功率
4KW
设备重量
Q235
防护等级
IP55
过滤面积
16M²
工作半径
1米
过滤精度
0.05微密
磨料种类
刚玉、玻璃珠,石英砂
磨料粒度
22-120#
操作方式
自动
